FUTURE ACOUSTIC AUDITORIUM – THIẾT KẾ CÁCH ÂM, TIÊU ÂM TẠI HÀ NỘI là concept khán phòng – hội trường biểu diễn hiện đại do VQP GROUP phát triển theo định hướng kết hợp đồng bộ giữa Acoustic Design – Sound Isolation – Interior Design – Stage Design – Lighting – AV Planning.
Không gian nổi bật với hệ ghế khán giả phân tầng, sân khấu biểu diễn, hệ panel tường – trần hình học, ánh sáng tuyến tính trắng kết hợp cyan, các lối đi được tổ chức rõ ràng và hệ sân khấu có khả năng phục vụ biểu diễn âm nhạc, thuyết trình, sự kiện và chương trình nghệ thuật.
Điểm quan trọng của concept không chỉ nằm ở hình thức kiến trúc tương lai mà ở cách các bề mặt tường, trần và khu vực sân khấu được tổ chức để có thể tích hợp giải pháp cách âm – tiêu âm – phản xạ – khuếch tán âm thanh ngay từ giai đoạn thiết kế.
FUTURE ACOUSTIC AUDITORIUM – THIẾT KẾ CÁCH ÂM, TIÊU ÂM TẠI HÀ NỘI
Một hội trường đẹp chưa đủ để tạo nên trải nghiệm tốt.
Đối với Auditorium, Performing Arts Hall, hội trường trường học, phòng biểu diễn âm nhạc hay không gian sự kiện, chất lượng âm thanh phụ thuộc rất lớn vào hình học kiến trúc, thể tích phòng, vật liệu hoàn thiện, vị trí sân khấu, số lượng khán giả và cách kiểm soát phản xạ âm.
Vì vậy, thiết kế hội trường cần được triển khai theo tư duy:
Architecture + Acoustic Design + Sound Isolation + Stage + AV + Lighting.
Concept Future Acoustic Auditorium được VQP GROUP phát triển theo ngôn ngữ đương đại – tương lai với ba màu chủ đạo:
Deep Blue – White – Cyan Light.
Hệ ghế xanh tạo nhận diện rõ ràng cho khán phòng. Các mảng tường và trần sáng màu được chia thành những mặt phẳng lớn, có độ nghiêng và nhịp hình học. Dải ánh sáng cyan chạy xuyên suốt không gian vừa đóng vai trò định hướng giao thông vừa tạo dấu ấn thị giác.
Sân khấu được tổ chức đủ linh hoạt cho nhiều hoạt động:
- biểu diễn âm nhạc;
- biểu diễn nghệ thuật;
- thuyết trình;
- hội nghị;
- chương trình trường học;
- sự kiện;
- workshop;
- lễ trao giải;
- trình diễn đa phương tiện.
Poster Future Acoustic Auditorium của VQP GROUP giới thiệu concept hội trường hiện đại với khán đài phân tầng, sân khấu biểu diễn, hệ ánh sáng cyan và giải pháp Acoustic Design dành cho không gian hội trường tại Hà Nội.
01. FUTURE ACOUSTIC – KHI KIẾN TRÚC VÀ ÂM HỌC ĐƯỢC THIẾT KẾ CÙNG NHAU
Một trong những lỗi thường gặp của hội trường là hoàn thiện kiến trúc trước, sau đó mới tìm cách xử lý âm học.
Cách làm này dễ dẫn đến việc phải bổ sung các tấm tiêu âm một cách rời rạc, làm thay đổi thiết kế nội thất và chưa chắc giải quyết đúng vấn đề âm thanh.
Với Future Acoustic Auditorium, hướng tiếp cận phù hợp hơn là:
Acoustic Geometry → Interior Geometry → Material → Lighting → AV Integration.
Tức là hình dạng của trần và tường được nghiên cứu cùng bài toán âm học ngay từ đầu.
Các bề mặt lớn không nhất thiết chỉ để trang trí. Chúng có thể đảm nhiệm vai trò:
- định hướng phản xạ âm;
- hỗ trợ khuếch tán;
- che giấu vật liệu tiêu âm;
- tạo cavity cho hệ acoustic;
- tích hợp đèn;
- tích hợp kỹ thuật;
- che đường dây AV;
- tạo nhận diện kiến trúc.
02. KHÔNG GIAN KHÁN PHÒNG – TỪ SÂN KHẤU NHÌN VỀ KHÁN GIẢ
Khán phòng được bố trí theo dạng phân tầng, giúp cải thiện tầm nhìn từ các hàng phía sau về sân khấu.
Các cụm ghế được chia bởi những lối đi rõ ràng.
Giải pháp này vừa hỗ trợ vận hành, vừa tạo trật tự cho toàn bộ không gian.
Bên cạnh yếu tố sightline, bố trí ghế còn liên quan trực tiếp tới âm học bởi số lượng người và bề mặt ghế đều ảnh hưởng đến khả năng hấp thụ âm của phòng.
Do đó, trong Acoustic Design, trạng thái:
phòng đầy khán giả và phòng ít khán giả
đều cần được cân nhắc.

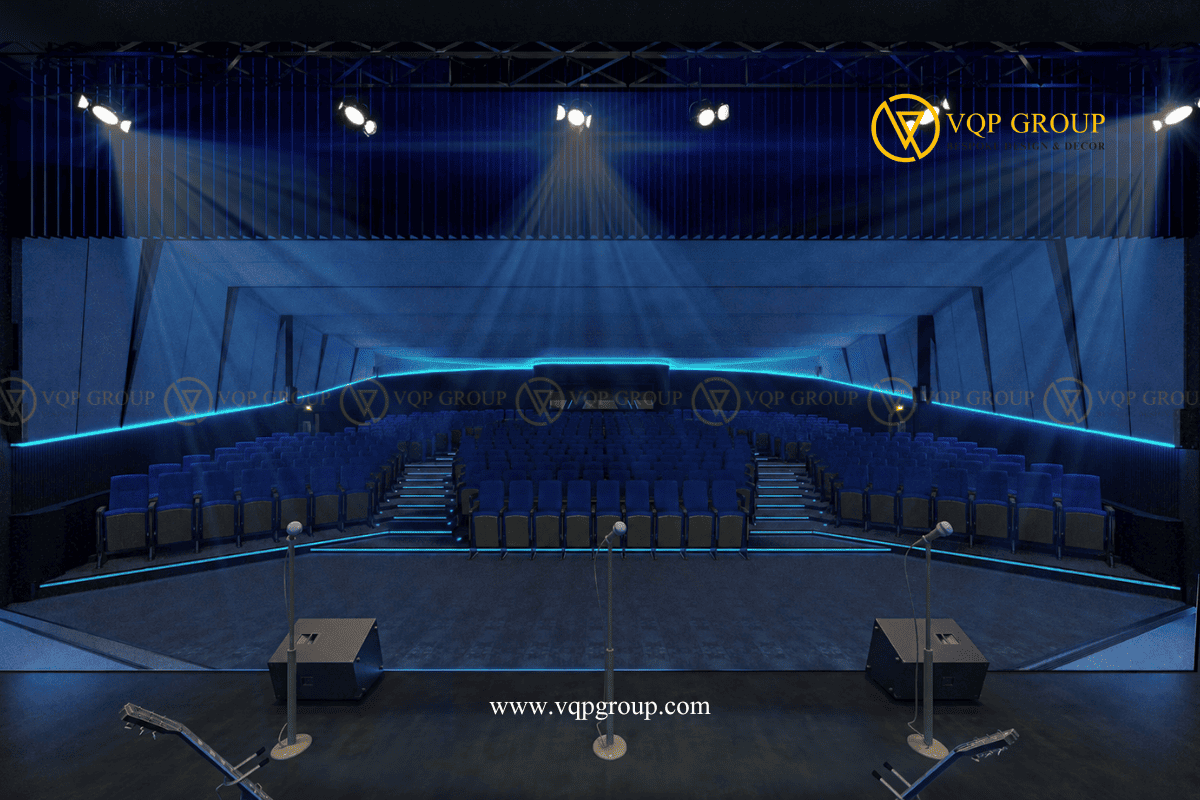

Phối cảnh Future Acoustic Auditorium nhìn từ sân khấu với khán đài nhiều hàng ghế xanh, lối đi phân tầng, tường hình học và hệ ánh sáng cyan chạy liên tục hai bên khán phòng.
03. SÂN KHẤU – TRUNG TÂM CỦA HỘI TRƯỜNG ĐA NĂNG
Sân khấu trong bộ concept cho thấy không gian có khả năng phục vụ biểu diễn trực tiếp với:
- micro;
- monitor sân khấu;
- guitar;
- piano;
- hệ đèn sân khấu;
- AV backdrop.
Điều này đòi hỏi thiết kế âm học không thể chỉ tối ưu cho giọng nói.
Một Auditorium đa năng phải tìm được sự cân bằng giữa:
Speech Intelligibility – độ rõ lời nói.
Music Clarity – độ rõ của âm nhạc.
Reverberation – độ vang phù hợp.
Sound Distribution – phân bố âm thanh đồng đều.
Stage Monitoring – khả năng nghe của người biểu diễn.

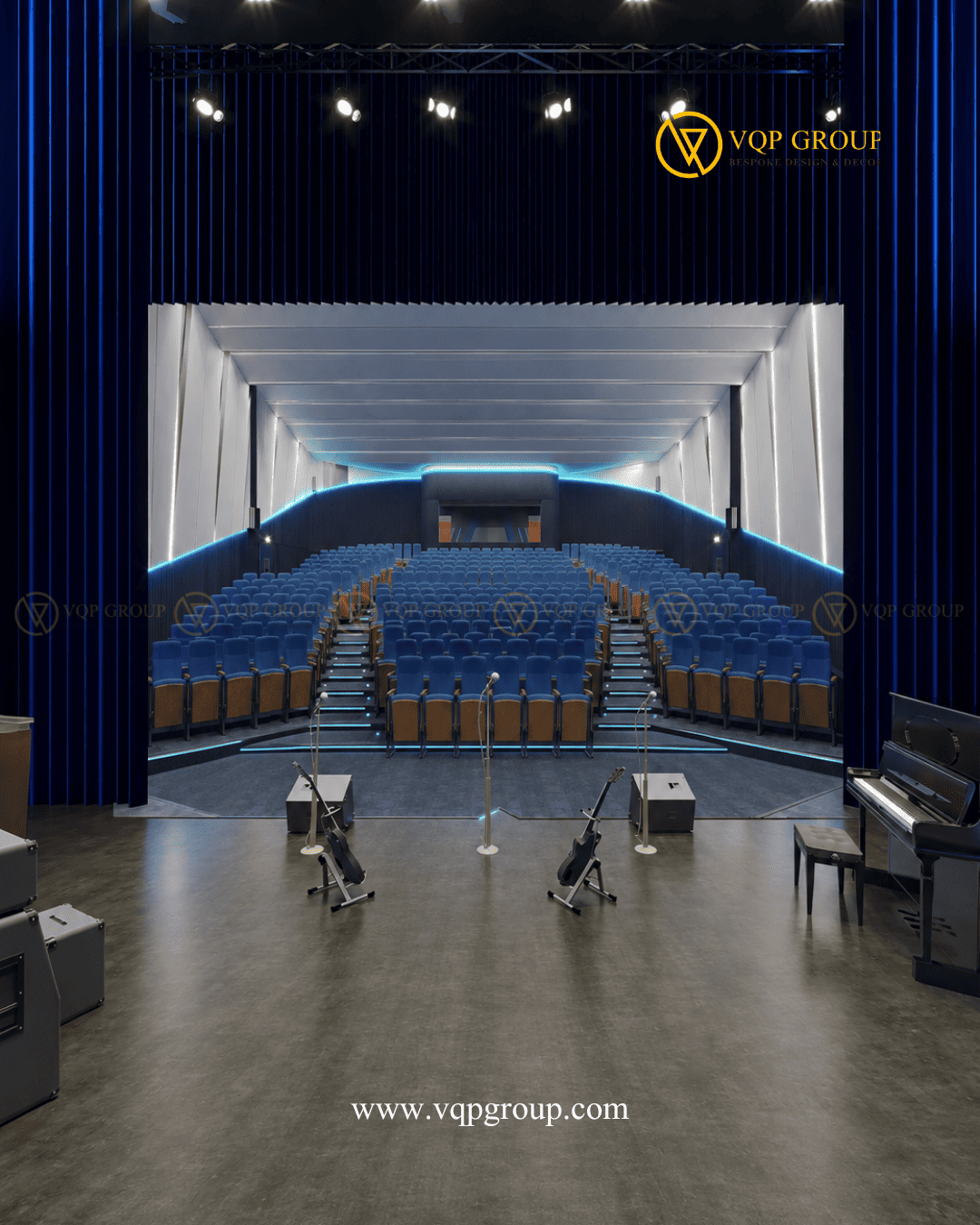

Góc nhìn từ phía sau sân khấu Future Acoustic Auditorium cho thấy micro biểu diễn, guitar, piano, loa monitor và toàn bộ hệ ghế khán giả phía trước.
04. THIẾT KẾ CÁCH ÂM HỘI TRƯỜNG – SOUND ISOLATION
Hội trường có thể phát sinh mức âm thanh lớn từ:
- hệ thống PA;
- nhạc sống;
- trống;
- guitar;
- bass;
- chương trình biểu diễn;
- đông người tham dự.
Nếu không nghiên cứu cách âm, âm thanh có thể truyền sang các khu vực xung quanh hoặc từ bên ngoài xâm nhập vào khán phòng.
Cách âm hội trường cần xem xét đồng bộ:
Tường
Kiểm soát truyền âm qua kết cấu bao che.
Trần
Đặc biệt quan trọng với không gian có mái hoặc kết cấu nhẹ phía trên.
Sàn
Kiểm soát rung động và truyền âm kết cấu khi cần thiết.
Cửa
Một trong những điểm yếu thường gặp của hệ cách âm.
HVAC
Đường ống điều hòa và thông gió có thể trở thành đường truyền âm.
Khe kỹ thuật
Các vị trí xuyên tường, hộp điện, cable penetration phải được xử lý đồng bộ.
05. KHÔNG CHỈ CÁCH ÂM – HỘI TRƯỜNG CẦN TRANG ÂM ĐÚNG
Cách âm và tiêu âm không phải cùng một khái niệm.
Cách âm nhằm hạn chế âm thanh truyền giữa khán phòng và các không gian khác.
Trang âm / Acoustic Treatment kiểm soát âm thanh bên trong khán phòng.
Một Auditorium cần xử lý đồng thời:
Absorption – Tiêu âm
Giảm năng lượng âm không mong muốn.
Reflection – Phản xạ có kiểm soát
Đưa âm hữu ích tới khu vực khán giả.
Diffusion – Khuếch tán
Giúp trường âm đồng đều hơn.
Không nên biến toàn bộ tường và trần thành bề mặt hấp thụ.
Nếu tiêu âm quá nhiều, căn phòng có thể trở nên “khô”, giảm năng lượng âm thanh tự nhiên.

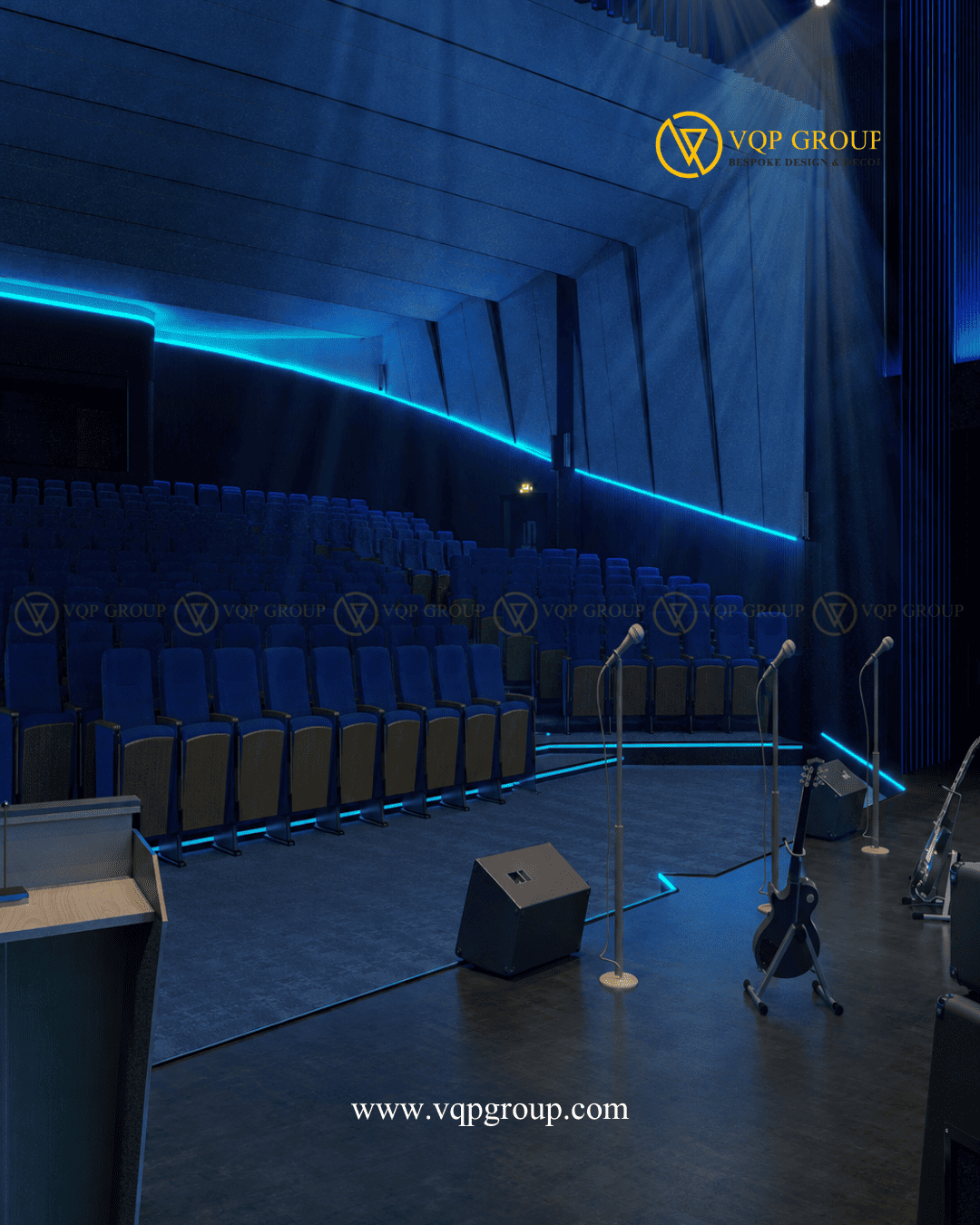

Góc nhìn nghiêng từ sân khấu Future Acoustic Auditorium thể hiện hệ tường panel nhiều lớp, dải sáng cyan, ghế khán giả phân tầng và thiết bị biểu diễn phía trước.
06. ACOUSTIC WALL – HỆ TƯỜNG KHÔNG CHỈ LÀ TRANG TRÍ
Các mảng tường lớn trong concept được chia theo nhịp hình học và có độ nghiêng khác nhau.
Đây là một hướng thiết kế có lợi cho Acoustic Interior bởi các bề mặt hoàn toàn song song thường dễ tạo phản xạ lặp không mong muốn.
Tùy kết quả mô phỏng và tính toán thực tế, phía sau các bề mặt có thể nghiên cứu kết hợp:
- lớp hấp thụ âm;
- khoang khí;
- mineral wool;
- fabric acoustic finish;
- micro-perforated panel;
- perforated panel;
- hệ khung;
- diffusion treatment.
Điều quan trọng là cấu tạo thực tế phải dựa trên mục tiêu âm học của từng tần số, không chỉ dựa trên hình thức.
07. TRẦN ACOUSTIC – MẶT PHẲNG CÓ DIỆN TÍCH LỚN NHẤT
Trần là một trong những bề mặt quan trọng nhất trong Auditorium.
Trong concept, trần sử dụng nhiều dải panel sáng chạy từ trước ra sau.
Hình học này vừa kéo dài chiều sâu thị giác, vừa tạo điều kiện để thiết kế các vùng acoustic khác nhau.
Tùy vị trí, trần có thể cần:
- phản xạ âm hữu ích về phía khán giả;
- hấp thụ năng lượng dư thừa;
- tích hợp lighting;
- che HVAC;
- che cable;
- tích hợp loa;
- hỗ trợ các hệ thống kỹ thuật.

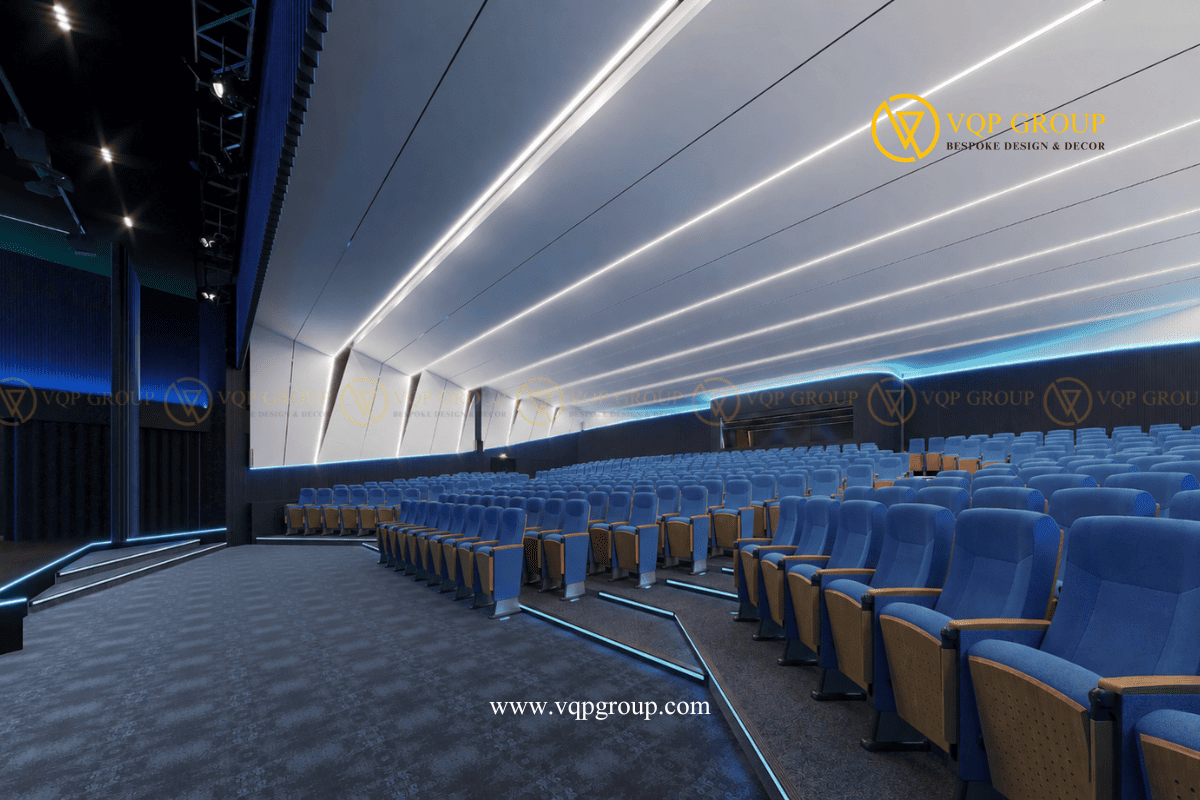

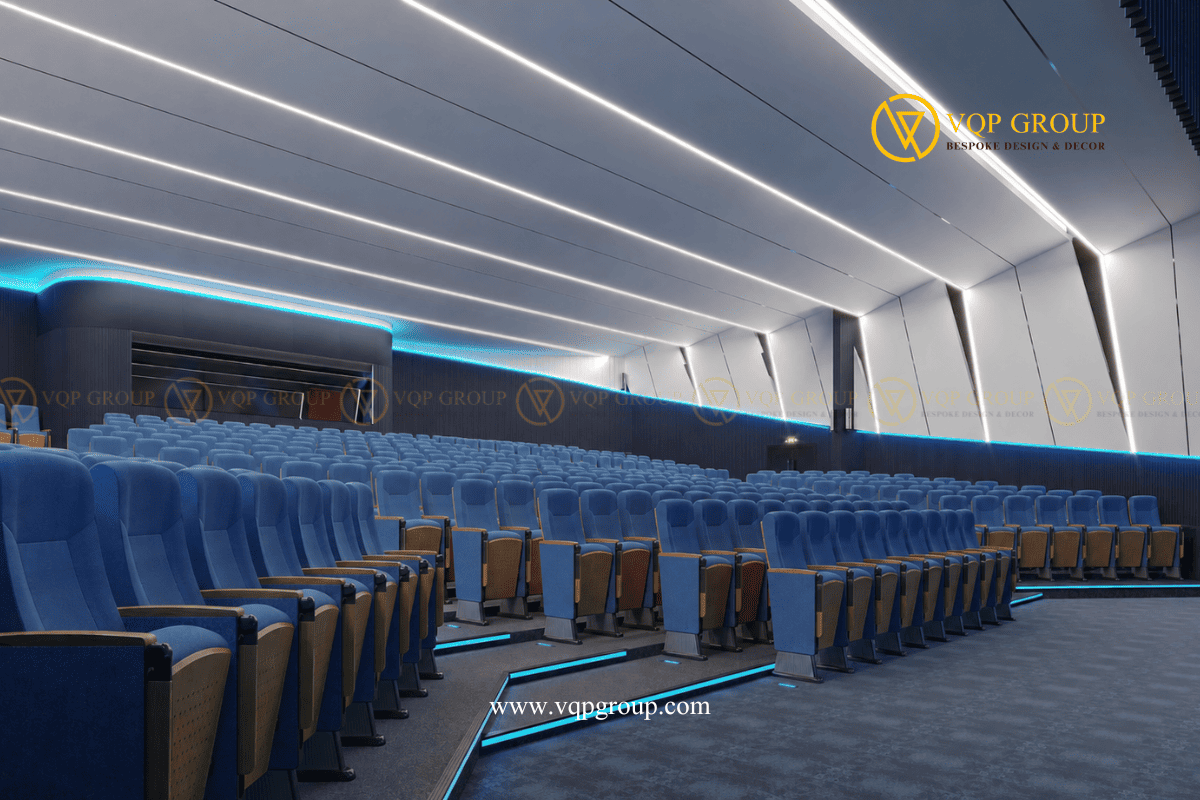

Phối cảnh góc trái Future Acoustic Auditorium với nhiều hàng ghế xanh, tay vịn gỗ, trần panel trắng dạng tuyến tính và hệ LED cyan chạy xuyên suốt khán phòng.
08. HỆ GHẾ KHÁN PHÒNG – ACOUSTIC SEATING
Ghế hội trường là một phần của bài toán âm học.
Vật liệu ghế, phần đệm và diện tích bề mặt ảnh hưởng đến khả năng hấp thụ âm.
Một yêu cầu quan trọng trong thiết kế là giảm sự khác biệt quá lớn về đặc tính âm học giữa:
ghế có người ngồi và ghế trống.
Ngoài Acoustic Performance, bố trí ghế còn phải xem xét:
- khoảng cách hàng;
- lối đi;
- tầm nhìn;
- hướng nhìn sân khấu;
- giao thông;
- khu vực tiếp cận;
- an toàn thoát hiểm.
09. SIGHTLINE – MỌI VỊ TRÍ ĐỀU CẦN NHÌN TỐT VỀ SÂN KHẤU
Bố trí hàng ghế phân tầng giúp cải thiện đường nhìn.
Các bậc cao dần về phía sau để hạn chế việc người ngồi phía trước che khuất sân khấu.
Đối với Auditorium, Acoustic Design và Sightline Design cần được xử lý đồng thời.
Một vị trí có âm thanh tốt nhưng không nhìn rõ sân khấu vẫn chưa phải là một vị trí khán giả tốt.
Góc nhìn từ phía phải khán phòng Future Acoustic Auditorium thể hiện hệ ghế xanh phân tầng, các lối đi bậc cấp và trần kiến trúc sáng màu.
10. LỐI ĐI & STEP LIGHTING – AN TOÀN TRONG ĐIỀU KIỆN ÁNH SÁNG THẤP
Hội trường thường vận hành trong điều kiện giảm ánh sáng khi biểu diễn.
Vì vậy hệ chiếu sáng tại bậc và lối đi có vai trò quan trọng.
Trong concept, dải cyan chạy dọc mép bậc giúp:
- xác định lối di chuyển;
- nhận biết cao độ;
- hỗ trợ khán giả;
- tăng nhận diện kiến trúc.
Step Lighting phải đủ để nhận biết đường đi nhưng không quá sáng đến mức gây mất tập trung khi theo dõi sân khấu.

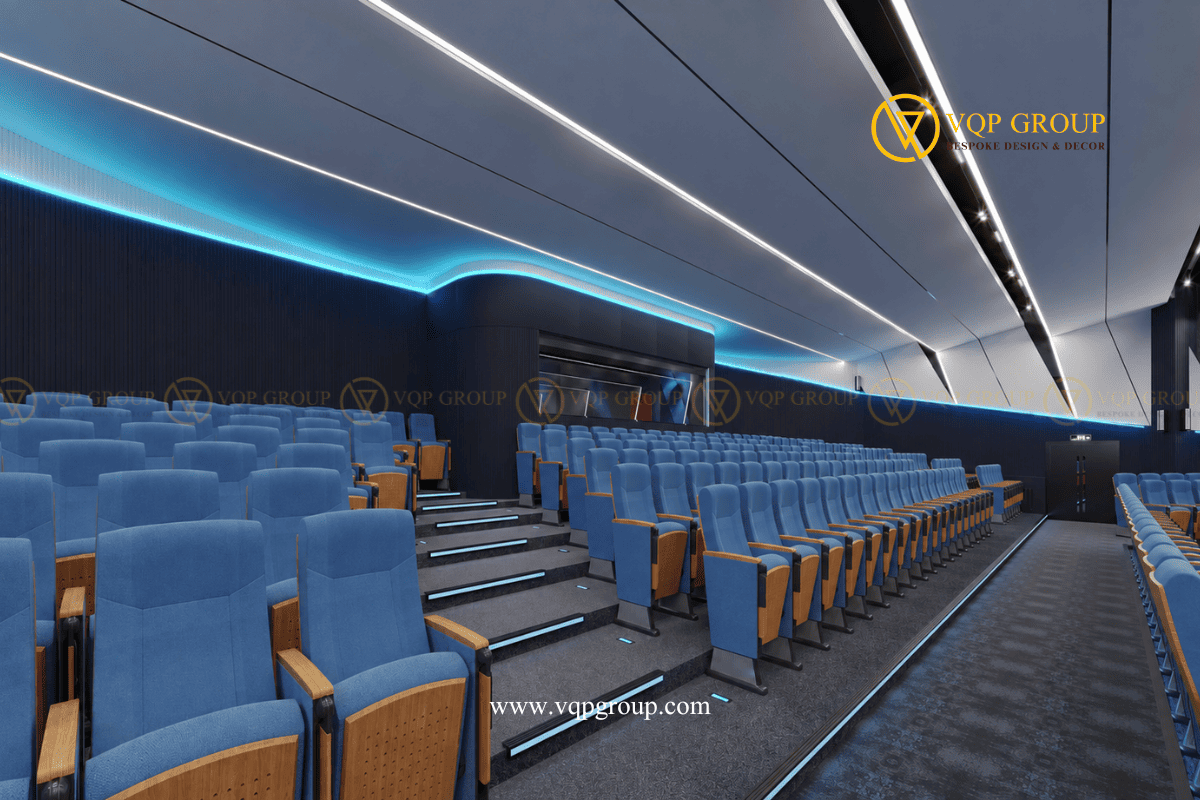

Chi tiết cụm ghế và lối đi Future Acoustic Auditorium với ghế xanh, tay vịn gỗ, các bậc cấp và dải LED cyan dẫn hướng.
11. SÂN KHẤU BIỂU DIỄN – STAGE ACOUSTIC
Âm học sân khấu có yêu cầu khác với khu vực khán giả.
Người biểu diễn cần nghe được:
- chính mình;
- các thành viên khác;
- monitor;
- âm phản hồi từ không gian.
Nếu vùng sân khấu quá hấp thụ, nghệ sĩ có thể cảm thấy thiếu phản hồi.
Nếu quá phản xạ, âm thanh dễ rối.
Vì vậy sân khấu cần phối hợp giữa:
Stage Shell + Monitoring + Acoustic Reflection + PA System.
12. HỆ SÂN KHẤU DIGITAL – LINH HOẠT CHO NHIỀU CHƯƠNG TRÌNH
Concept sử dụng một hệ backdrop có ngôn ngữ số và các khung hình học ánh sáng xanh.
Điều này giúp sân khấu có thể thay đổi nhận diện theo chương trình mà không phải thay đổi toàn bộ kiến trúc.
Có thể sử dụng cho:
- concert;
- talk show;
- hội nghị;
- lễ kỷ niệm;
- sự kiện doanh nghiệp;
- biểu diễn học sinh;
- presentation;
- multimedia show.

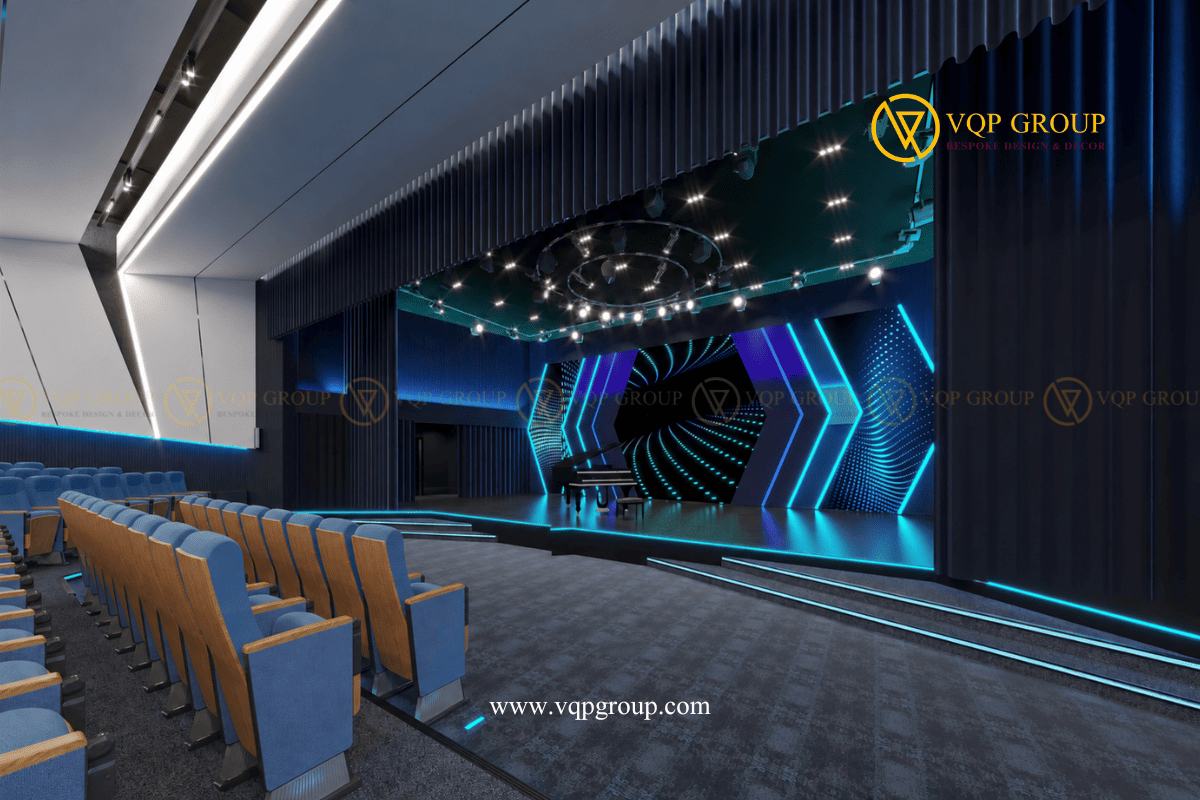

Phối cảnh sân khấu Future Acoustic Auditorium với hệ digital backdrop xanh, piano tại trung tâm, đèn sân khấu, các khung portal hình học và lối bậc phía trước.
13. LIGHTING DESIGN – CHIẾU SÁNG KHÁN PHÒNG & SÂN KHẤU
Auditorium cần ít nhất hai nhóm ánh sáng hoạt động độc lập.
House Lighting
Phục vụ khán giả, lối đi và vận hành.
Stage Lighting
Phục vụ biểu diễn.
Ngoài ra có thể có:
- work light;
- emergency lighting;
- aisle lighting;
- decorative lighting;
- architectural lighting.
Trong Future Acoustic, hệ cyan là lớp nhận diện kiến trúc, trong khi nguồn sáng trắng giúp làm rõ hình khối tường và trần.
14. AV DESIGN – ÂM THANH KHÔNG THỂ TÁCH RỜI ÂM HỌC
Không nên kỳ vọng hệ loa công suất lớn có thể khắc phục một khán phòng âm học kém.
Một thiết kế đúng cần phối hợp:
Room Acoustic + Loudspeaker Coverage + DSP + Stage System + Microphone + AV Control.
Mục tiêu là phân bố SPL và độ rõ đồng đều nhất có thể cho các vùng khán giả.
Vị trí loa cần được tính toán cùng kiến trúc chứ không phải chọn vị trí còn trống sau khi nội thất đã xong.

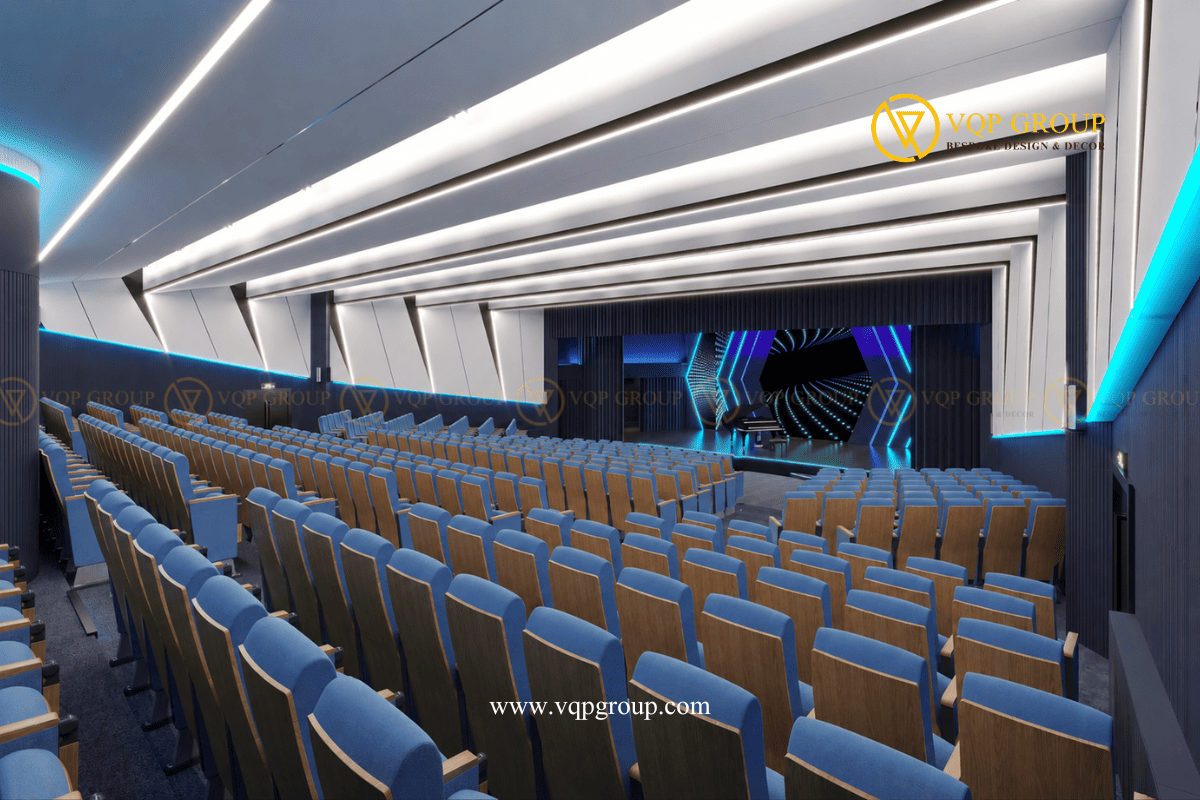

Góc tổng thể Future Acoustic Auditorium nhìn từ phía sau khán phòng về sân khấu với hàng ghế xanh, hệ trần trắng nhiều lớp và sân khấu digital xanh phía trước.
ẢNH 09 – GÓC NHÌN TOÀN KHÁN PHÒNG VỀ SÂN KHẤU
Tên ảnh gốc: 6(20260916-110052).png
Tên ảnh SEO:toan-canh-hoi-truong-huong-ve-san-khau-future-acoustic-ha-noi.png
Vị trí đăng: Sau phần Lighting & AV Design.
ALT:
Toàn cảnh Future Acoustic Auditorium nhìn từ khán phòng về sân khấu biểu diễn
Title ảnh:
Future Auditorium – View to Stage
Caption:
Từ khu ghế khán giả, hệ portal trần – tường tạo các lớp không gian liên tục hướng thị giác về sân khấu.
Mô tả ảnh chuẩn SEO:
Góc tổng thể Future Acoustic Auditorium nhìn từ phía sau khán phòng về sân khấu với hàng ghế xanh, hệ trần trắng nhiều lớp và sân khấu digital xanh phía trước.
15. KIẾN TRÚC PORTAL – HƯỚNG THỊ GIÁC VỀ SÂN KHẤU
Các khung trần liên tiếp tạo hiệu ứng perspective hướng về khu biểu diễn.
Thiết kế này giúp sân khấu trở thành tâm điểm ngay cả khi khán phòng đang bật toàn bộ đèn.
Về acoustic, các khung lớn cũng tạo ra nhiều vùng có thể được nghiên cứu cho:
- acoustic reflector;
- absorption;
- lighting;
- speaker integration;
- HVAC concealment.
Đây là ví dụ điển hình của việc một chi tiết kiến trúc có thể phục vụ đồng thời thẩm mỹ và kỹ thuật.

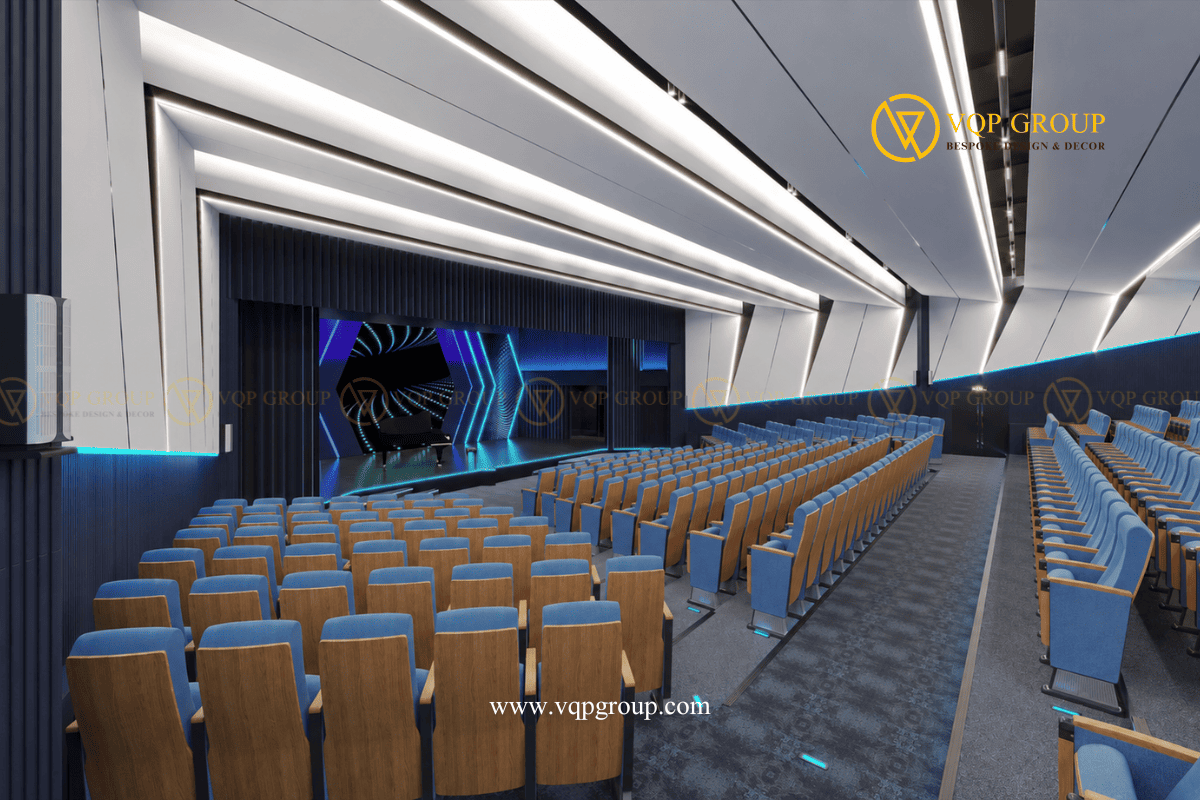

Toàn cảnh Future Acoustic Auditorium từ phía sau với hệ ghế xanh nhiều khu vực, lối đi trung tâm, trần panel trắng và sân khấu xanh ở cuối trục nhìn.
16. TỪ HIỆN TRẠNG THÔ ĐẾN KHÁN PHÒNG HOÀN CHỈNH
Một trong những hình ảnh quan trọng nhất của bộ hồ sơ là ảnh hiện trạng.
Không gian ban đầu cho thấy:
- kết cấu mái;
- dầm thép;
- tường bê tông;
- nền chưa hoàn thiện;
- khu vực bậc thô;
- chưa có hệ acoustic finish.
Đây chính là thời điểm phù hợp nhất để triển khai Acoustic Engineering.
Khi công trình còn ở giai đoạn thô, có thể chủ động xử lý:
- cấu tạo tường;
- trần;
- khe kỹ thuật;
- HVAC;
- cable;
- kết cấu sân khấu;
- lớp tiêu âm;
- lớp cách âm;
- đường điện và AV.
Chi phí và mức độ can thiệp thường hiệu quả hơn so với việc tháo dỡ sau khi công trình đã hoàn thiện nội thất.

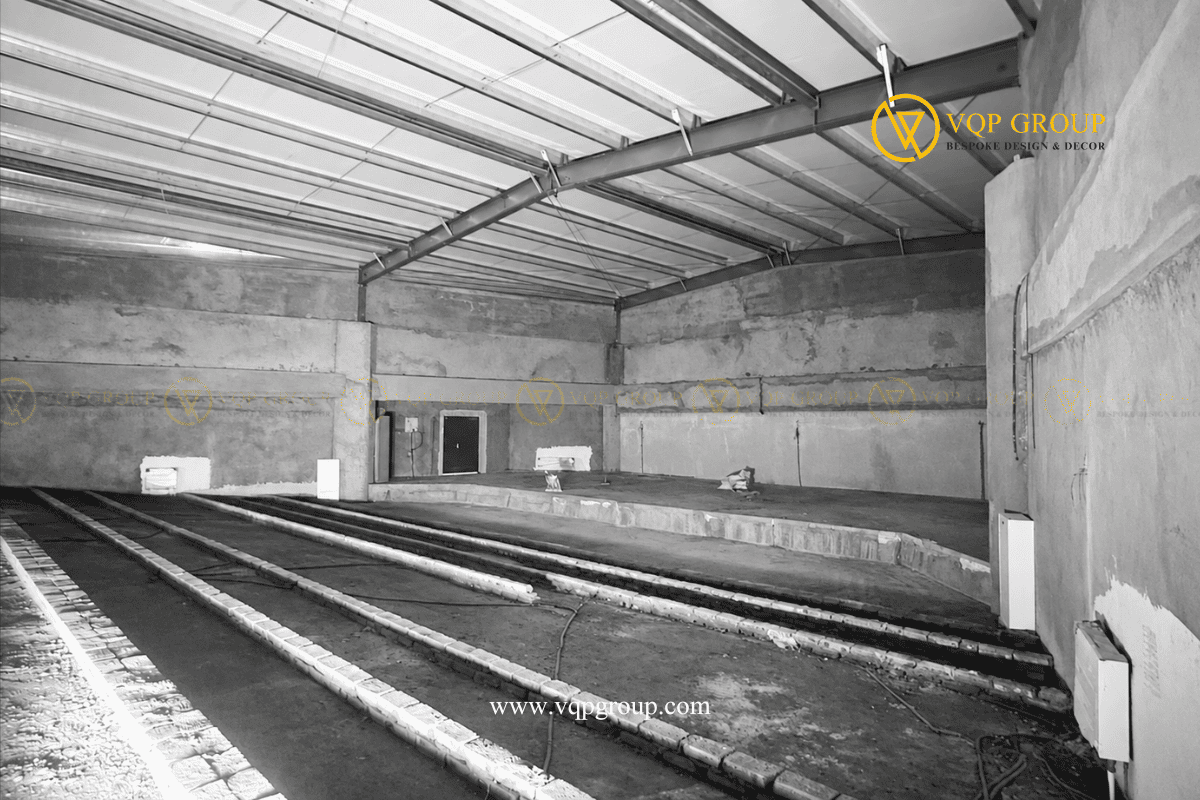

Ảnh hiện trạng không gian hội trường trước hoàn thiện với kết cấu mái thép, tường bê tông và khu vực bậc nền, là cơ sở để phát triển phương án Future Acoustic Auditorium.
17. MỤC TIÊU CỦA THIẾT KẾ ÂM HỌC HỘI TRƯỜNG
Một phương án Acoustic Auditorium cần hướng tới đồng thời nhiều mục tiêu:
Độ rõ lời nói
Người ngồi xa sân khấu vẫn nghe nội dung rõ.
Âm nhạc cân bằng
Không quá khô nhưng cũng không kéo đuôi âm quá mức.
Phân bố âm đồng đều
Giảm chênh lệch quá lớn giữa các vùng ghế.
Kiểm soát bass
Hạn chế tích tụ năng lượng thấp tần.
Kiểm soát phản xạ sớm
Tránh phản xạ gây giảm độ rõ.
Hạn chế flutter echo
Đặc biệt ở các mặt phẳng song song.
Kiểm soát tiếng ồn nền
HVAC và thiết bị kỹ thuật không được phá vỡ trải nghiệm nghe.
18. RT60 – THÔNG SỐ QUAN TRỌNG NHƯNG KHÔNG PHẢI DUY NHẤT
RT60 thường được sử dụng để đánh giá thời gian suy giảm âm trong phòng.
Tuy nhiên một hội trường tốt không thể chỉ nhìn vào một con số RT60.
Cần xem xét thêm:
- chức năng chính của phòng;
- thể tích;
- số ghế;
- vật liệu;
- hình học;
- phân bố phản xạ;
- hệ thống loa;
- noise floor;
- nhiều dải tần khác nhau.
Một Auditorium thiên về speech sẽ có yêu cầu khác một không gian thiên về biểu diễn âm nhạc.
Với hội trường đa năng, bài toán thường là tìm điểm cân bằng giữa lời nói và âm nhạc.
19. KIỂM SOÁT TIẾNG ỒN HVAC
Điều hòa và thông gió là hạng mục dễ bị bỏ qua khi thiết kế âm học.
Tiếng:
- quạt;
- gió;
- rung động máy;
- dòng khí;
- truyền âm qua duct;
có thể làm tăng noise floor của hội trường.
Đối với không gian biểu diễn, hệ HVAC cần được phối hợp ngay từ đầu với Acoustic Consultant để hạn chế tình trạng hoàn thiện đẹp nhưng vẫn nghe rõ tiếng điều hòa trong những đoạn biểu diễn nhỏ.
20. QUY TRÌNH THIẾT KẾ FUTURE ACOUSTIC AUDITORIUM CỦA VQP GROUP
Bước 01 – Khảo sát hiện trạng
Đo kích thước, cao độ, kết cấu, vật liệu, cửa và hệ kỹ thuật.
Bước 02 – Xác định công năng
Speech, Music, Performance, Conference hay Multi-purpose.
Bước 03 – Acoustic Analysis
Phân tích thể tích, hình học và các bề mặt.
Bước 04 – Sound Isolation Design
Thiết kế giải pháp cách âm tường – trần – sàn – cửa – kỹ thuật.
Bước 05 – Acoustic Treatment
Xác định vùng hấp thụ, phản xạ và khuếch tán.
Bước 06 – Seating & Sightline
Tối ưu ghế, cao độ và góc nhìn.
Bước 07 – Stage Design
Phát triển sân khấu và khu biểu diễn.
Bước 08 – AV & Lighting Coordination
Phối hợp loa, micro, hình ảnh và hệ đèn.
Bước 09 – Interior & Engineering
Chuyển các yêu cầu âm học thành kiến trúc hoàn thiện.
Bước 10 – Construction & Testing
Thi công, đo kiểm và tinh chỉnh hệ thống.
21. VQP GROUP – BESPOKE ACOUSTIC DESIGN & DECOR
VQP GROUP phát triển giải pháp cho Auditorium & Performing Arts dựa trên sự kết hợp giữa:
Bespoke Design · Acoustic Design · Engineering · Construction · Turnkey.
Đối với hội trường, mục tiêu không chỉ là “ốp tấm tiêu âm”.
Một hệ thống hoàn chỉnh cần phối hợp:
Kiến trúc → Cách âm → Trang âm → Sân khấu → Ghế → AV → Lighting → HVAC → Thi công.
Với kinh nghiệm hơn 15 năm và hơn 3.000 dự án, VQP GROUP hướng tới giải pháp được nghiên cứu theo từng mặt bằng, mục đích sử dụng và yêu cầu âm học cụ thể của công trình.
22. THÔNG TIN CONCEPT
Tên concept: FUTURE ACOUSTIC AUDITORIUM
Khu vực: Hà Nội
Lĩnh vực: Auditorium & Performing Arts
Loại hình: Hội trường / Khán phòng / Performing Arts Auditorium
Hạng mục định hướng: Acoustic Design – Sound Isolation – Acoustic Treatment – Interior Design – Stage Design – AV Planning – Lighting
Phong cách: Future / Contemporary / Acoustic Architecture
Đơn vị thiết kế: VQP GROUP
Website: www.vqpgroup.com
23. THIẾT KẾ CÁCH ÂM – TIÊU ÂM HỘI TRƯỜNG TẠI HÀ NỘI
VQP GROUP cung cấp giải pháp:
Thiết kế âm học hội trường
Thiết kế cách âm hội trường
Thiết kế tiêu âm – trang âm
Thiết kế Auditorium
Thiết kế phòng biểu diễn
Thiết kế sân khấu
Acoustic Engineering
AV Planning
Lighting Coordination
Thi công cách âm – tiêu âm – trang âm
Thi công hoàn thiện Turnkey
LIÊN HỆ TƯ VẤN
VQP GROUP
BESPOKE ACOUSTIC DESIGN & DECOR
Hotline: 0705.399.666
Điện thoại: 096.9697.298
Website: www.vqpgroup.com
