GRID CANOPY – CẤU TRÚC LƯỚI PET TẠO CHIỀU SÂU CHO MẶT TRẦN

Khác với tấm tiêu âm PET phẳng, Grid Canopy sử dụng nhiều thanh PET dựng đứng, liên kết vuông góc để hình thành một kết cấu lưới ba chiều. Khi quan sát từ phía dưới, hệ thanh tạo thành các ô đều nhau; khi nhìn xiên, chiều cao của các thanh tạo cảm giác dày và có chiều sâu.

Cấu trúc này đặc biệt phù hợp với những không gian cần một hệ trần có tính kiến trúc rõ ràng nhưng vẫn muốn duy trì cảm giác mở, thay vì che kín toàn bộ trần bằng vật liệu đặc.

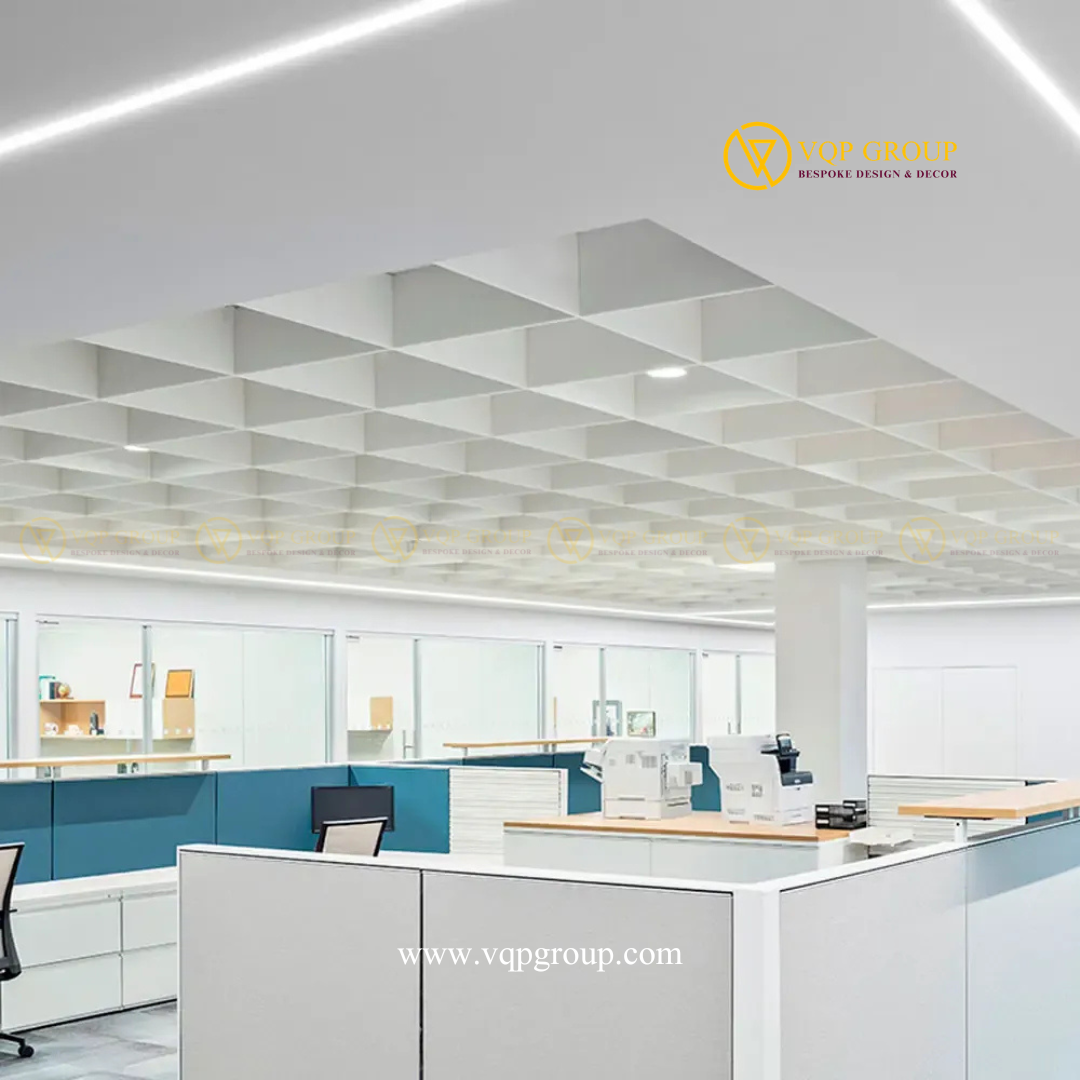

Không gian văn phòng sáng sử dụng hệ Grid Canopy PET màu trắng với các thanh giao nhau theo hai phương, tạo mạng ô vuông liên tục phía trên khu vực làm việc và quầy thiết bị.

HỆ LƯỚI LIÊN TỤC CHO KHÔNG GIAN LỚN

Ảnh 01 thể hiện rõ đặc trưng của Grid Canopy khi triển khai trên diện tích tương đối lớn. Các ô lưới được lặp lại đều đặn, tạo một mặt trần có nhịp điệu thống nhất nhưng vẫn giữ khoảng hở giữa các thanh.

Trong thiết kế văn phòng, cách bố trí này có thể giúp xác lập một vùng chức năng phía dưới mà không cần tạo thêm vách ngăn. Màu trắng đồng bộ với trần và nội thất giúp hệ lưới hiện diện rõ về hình khối nhưng không làm không gian trở nên nặng nề.

Kích thước ô lưới, chiều cao thanh PET và phạm vi canopy có thể được điều chỉnh theo tỷ lệ mặt bằng thực tế.

GRID CANOPY VÀ KHẢ NĂNG PHỐI HỢP HỆ THỐNG KỸ THUẬT

Một ưu điểm đáng chú ý của cấu trúc lưới mở là khả năng phối hợp với các thành phần khác trên trần. Thay vì tạo một bề mặt kín, khoảng hở của Grid Canopy cho phép kiến trúc sư chủ động xử lý đèn, miệng gió và các thiết bị kỹ thuật.

Điều này đặc biệt hữu ích với văn phòng sử dụng trần mở hoặc các khu vực cần tiếp cận hệ MEP để bảo trì.

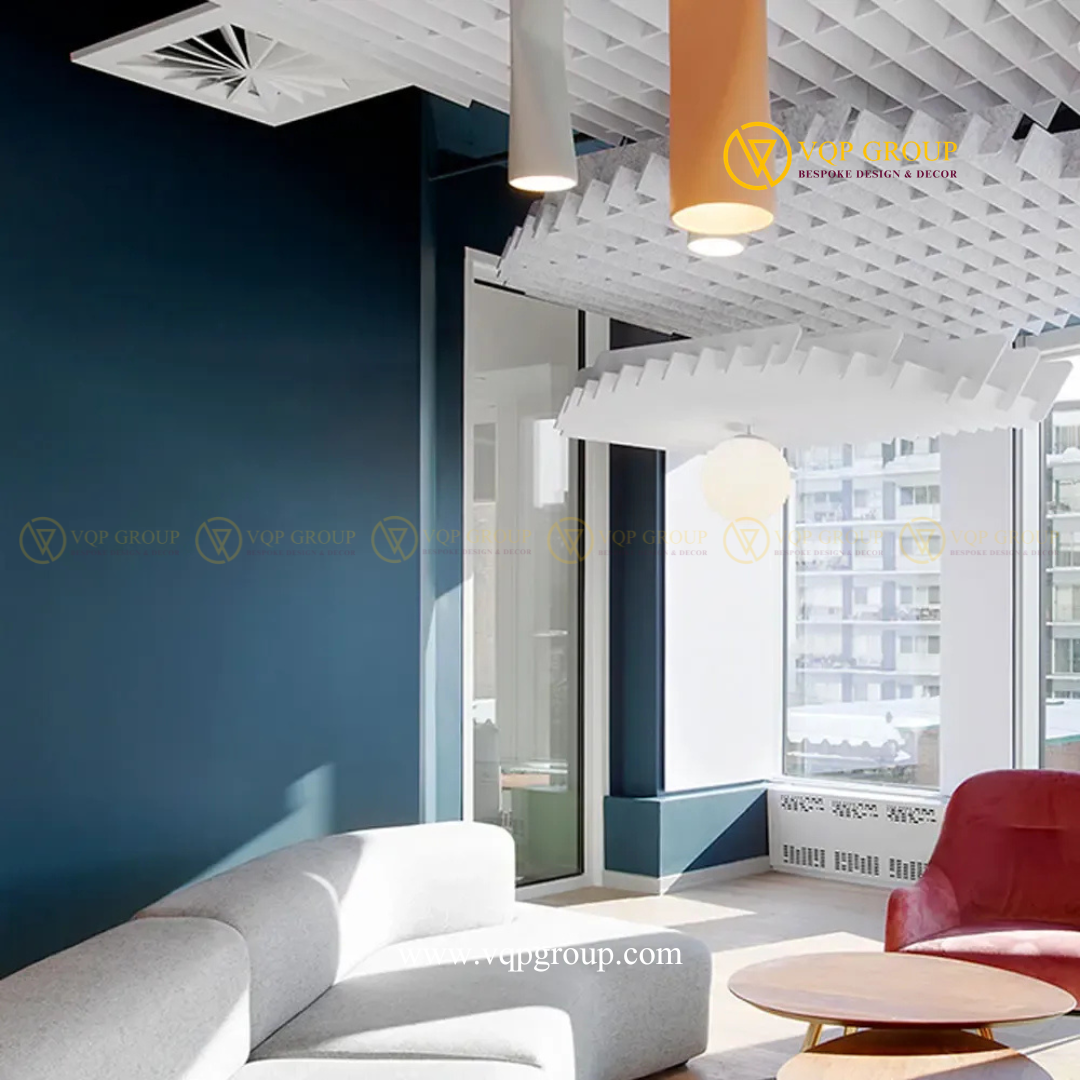

Góc không gian tiếp khách sử dụng các cụm Grid Canopy PET màu trắng treo phía dưới trần. Hệ lưới được phối hợp với đèn thả hình trụ, đèn cầu và các thành phần kỹ thuật phía trên.

THIẾT KẾ THEO CỤM THAY VÌ PHỦ TOÀN BỘ TRẦN

Ảnh 02 cho thấy Grid Canopy không nhất thiết phải triển khai thành một mặt trần liên tục. Hệ thống có thể được chia thành từng canopy độc lập, đặt tại những khu vực cần nhấn mạnh về thiết kế hoặc cần bổ sung bề mặt xử lý âm.

Cách bố trí theo module giúp mặt trần có nhiều lớp hơn và tạo khoảng chuyển tiếp giữa phần trần nguyên bản với hệ PET.

Trong quá trình thiết kế, kích thước từng module cần được phối hợp với vị trí cột, kính, đèn và hệ điều hòa để canopy trở thành một thành phần thống nhất của kiến trúc.

MODULE GRID CANOPY MÀU SẮC – TẠO ĐIỂM NHẤN TRÊN TRẦN

PET Acoustic không bắt buộc phải sử dụng các màu trung tính. Với không gian sáng tạo, văn phòng hiện đại hoặc dự án có hệ nhận diện màu rõ ràng, Grid Canopy có thể trở thành điểm nhấn trực tiếp trên mặt trần.

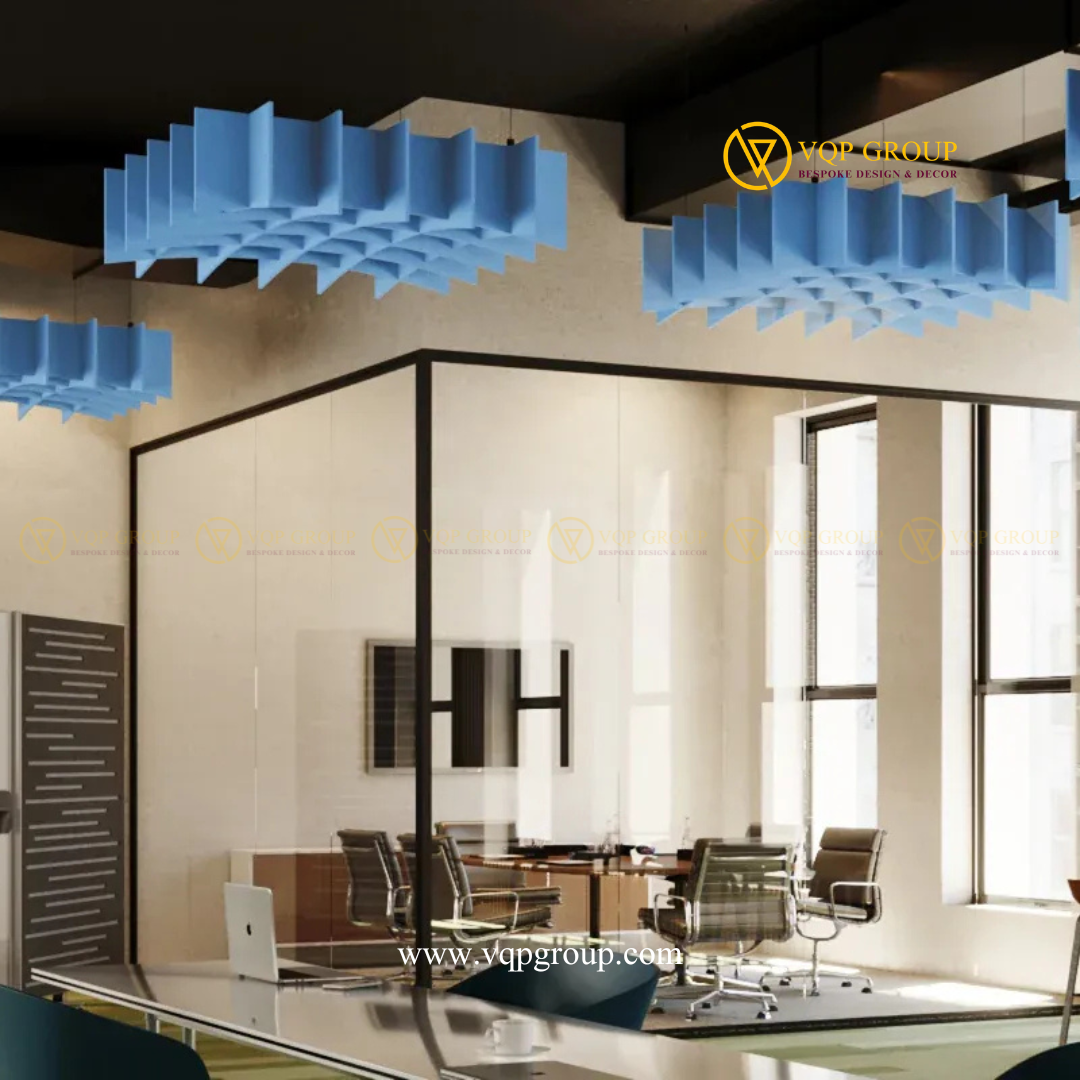

 Không gian văn phòng sử dụng nhiều module Grid Canopy PET màu xanh nhạt treo độc lập. Mỗi cụm được tạo bởi các thanh PET giao cắt thành lưới ba chiều, nổi bật trên nền trần tối và phía trên các khu vực làm việc.

MÀU SẮC VÀ MODULE HÓA TRONG THIẾT KẾ GRID CANOPY

Ở ảnh 03, các cụm Grid Canopy màu xanh được tách rời thay vì nối thành một hệ liên tục. Phương án này tạo nhịp điệu trên trần và giúp từng khu vực phía dưới có một điểm nhận diện riêng.

Màu PET có thể được lựa chọn để đồng bộ với nhận diện thương hiệu, đồ nội thất hoặc concept của dự án. Ngoài thiết kế đơn sắc, có thể nghiên cứu phối nhiều màu giữa các module nếu phù hợp với tổng thể kiến trúc.

NGUYÊN LÝ HỖ TRỢ XỬ LÝ ÂM HỌC

Grid Canopy đưa nhiều bề mặt PET vào vùng trần thông qua các thanh đặt theo phương đứng. Khi bố trí thành mạng lưới, hệ thống tạo ra diện tích vật liệu lớn hơn so với việc chỉ nhìn vào diện tích chiếu bằng của canopy.

Trong các không gian có nhiều kính, bê tông, sàn cứng hoặc trần cao, hệ PET có thể được sử dụng như một thành phần của giải pháp kiểm soát phản xạ âm và giảm cảm giác vang.

Hiệu quả thực tế cần được xác định dựa trên độ dày PET, chiều cao thanh, kích thước ô lưới, mật độ module, khoảng cách tới trần, diện tích xử lý và đặc tính âm học của toàn bộ phòng. VQP GROUP có thể tính toán cấu hình theo yêu cầu cụ thể của từng dự án thay vì áp dụng một thông số cố định cho mọi không gian.

CẤU TRÚC GRID CANOPY

Hệ Grid Canopy được hình thành từ hai nhóm thanh PET bố trí giao nhau. Các khe liên kết trên thanh cho phép lắp ghép thành mạng lưới ba chiều với khoảng cách tương đối chính xác.

Tùy thiết kế, hệ thống có thể phát triển theo:

• Module vuông hoặc chữ nhật độc lập.
• Nhiều module ghép thành một vùng canopy lớn.
• Hệ lưới phủ theo một phần mặt bằng.
• Bố trí đồng cao độ hoặc chia nhiều cao độ.
• Thay đổi kích thước ô và chiều cao thanh.
• Phối một hoặc nhiều màu PET.

Các thông số cuối cùng nên được xác định sau khi kiểm tra mặt bằng, cao độ trần và hệ MEP của công trình.

PHỐI HỢP GRID CANOPY VỚI MEP VÀ CHIẾU SÁNG

Với hệ trần dạng lưới, bản vẽ bố trí cần kiểm tra đồng thời Grid Canopy với hệ thống kỹ thuật phía trên.

Đèn downlight, đèn thả hoặc đèn tuyến tính có thể bố trí xuyên qua hoặc xen giữa các vùng lưới. Miệng gió, sprinkler, đầu báo cháy, camera và các thiết bị khác cần duy trì khoảng trống vận hành theo yêu cầu kỹ thuật.

Đối với những dự án lớn, VQP GROUP có thể triển khai mặt bằng RCP và chi tiết treo để kiểm soát vị trí từng module trước khi sản xuất.

ỨNG DỤNG GRID CANOPY

VQP-PET-GRID CANOPY phù hợp với văn phòng mở, phòng họp, khu collaboration, coworking, trường học, thư viện, sảnh, showroom, khu tiếp khách, hospitality và các không gian thương mại có trần cao hoặc trần kỹ thuật mở.

Đặc biệt, hệ lưới phù hợp với những dự án cần đồng thời ba yếu tố: xử lý âm học – tạo hình trần – duy trì độ mở cho hệ thống kỹ thuật.

THÔNG TIN SẢN PHẨM

Tên sản phẩm: GRID CANOPY – HỆ TRẦN TIÊU ÂM PET DẠNG LƯỚI
Mã sản phẩm: VQP-PET-GRID CANOPY
Nhóm sản phẩm: PET Acoustic Ceiling / Grid Canopy
Vật liệu: PET Acoustic
Cấu trúc: Thanh PET giao cắt tạo lưới ba chiều
Hình thức: Ô vuông hoặc chữ nhật
Kích thước module: Tùy chỉnh theo thiết kế dự án
Kích thước ô lưới: Tùy chỉnh theo thiết kế
Chiều cao thanh: Tùy yêu cầu kiến trúc và âm học
Màu sắc: Lựa chọn theo bảng màu PET
Kiểu lắp đặt: Treo độc lập hoặc ghép thành hệ canopy
Bố trí: Đơn module, cụm module hoặc hệ liên tục
Ứng dụng: Văn phòng, giáo dục, thư viện, coworking, showroom, sảnh và không gian công cộng
Thiết kế – cung cấp – thi công: VQP GROUP
